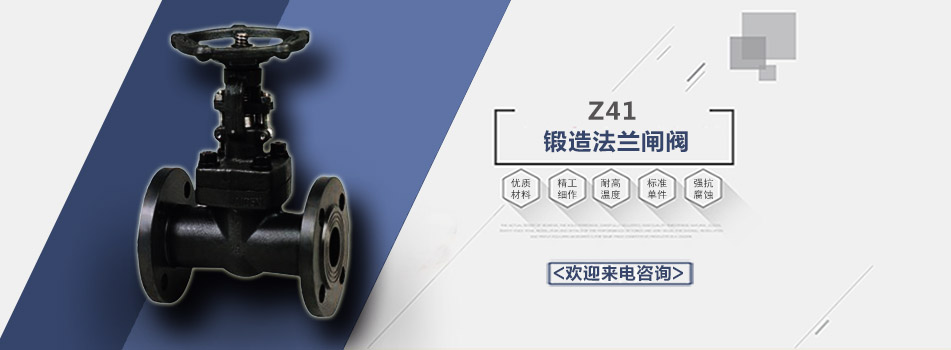

锻造法兰闸阀

锻造法兰闸阀
产品详情





 有三种阀盖设计形式。

 第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓连接,缠绕式垫片(304夹柔性石墨制造)或采用金属环连接密封。

 第二种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖螺纹连接,全焊密封。客户有特殊要求时也可采用全焊透连接。

 第三种是压力自紧式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密封环密封。




 1.设计制造:API602、BS5352、ANSI B16.34

 2.连接端尺寸:

 1)承插口尺寸按ANSI B16.11;JB/T1751

 2) 螺纹端尺寸按ANSI B1.20.1;JB/T7306

 3) 对焊端尺寸按ANSI B16.25;JB/T12224

 4) 法兰端尺寸按ANSI B16.5;JB79

 3.阀门检查和试验:API598;GB/T13927;JB/T9092

 4.结构特征:

   螺栓连接阀盖(B.B)和明杆之间(OS&Y)或焊接阀盖(W.B)和明杆支架(OS&Y)

 5.材料按ANIS/ASTM的规定。

 6.主体材料:

   A105;LF2;F5;F11;F22;304(L);316(L);F347;F321;F51;Monel;20合金等。



 螺栓连接阀盖,缩径,明杆支架(OS&Y)

 末端连接为法兰或对焊连接,设计按API602;BS5352
